CAN Bus / ODB2

[Bert911]

Ich hab mal meinen Kabelsucher an den Obd Anschluss gesetzt und dabei folgende Belegung festgestellt:

Pin 5 Masse
Pin 16 dauerhaft 11,7 V
Pin 8 13,2V wird mit der Zündung geschalten

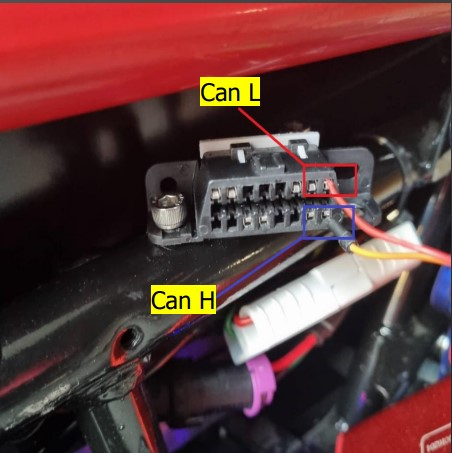

Pin 6/14 Can, geht zum Motorcontroller, Batterie und Display; vlt. auch noch zu was Anderem
Pin 1/9 Can, geht nur zur Batterie
Pin 12 ist mir ein Rätsel

Ich wurde heute überascht als ich feststellte das es bei mir Pin 1 und Pin 9 nicht belegt sind. Welches Alrendo Model hast du?

Die "normale" TS Bravo mit 133V Akku und 11kW Motor aus 11/2022.

@stefvienna
Wenn man einige relevante Parameter frei setzen könnte, wäre ich auch dabei.

[stefvienna]

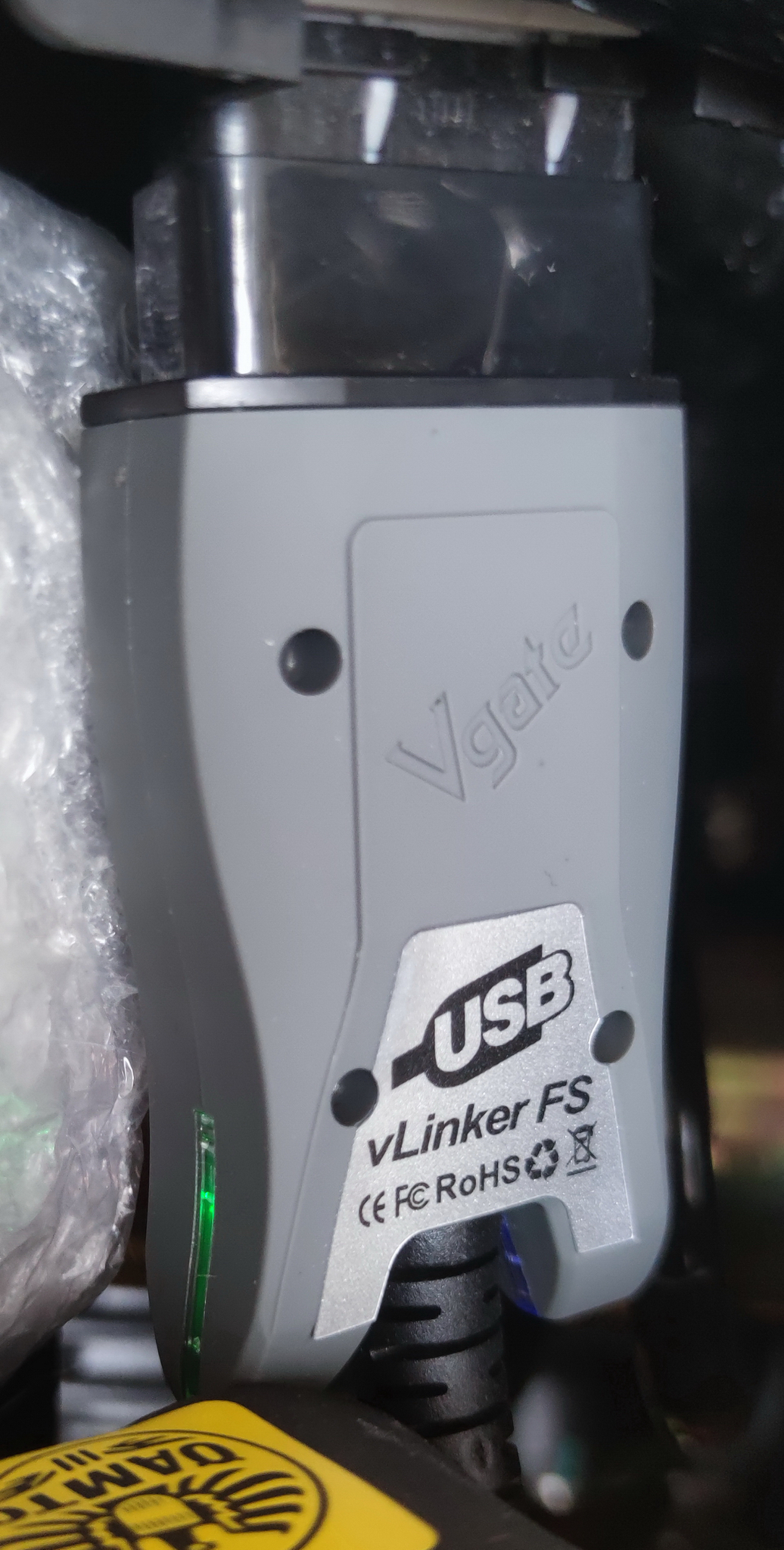

Nachdem derDauerregen gerade für ein paar Minuten aufgehört hat,habe ich meinen Notebook in den Hof getragen, FORScan angeworfen und das USB-Interface mit dem OBD2-Connector verbunden.

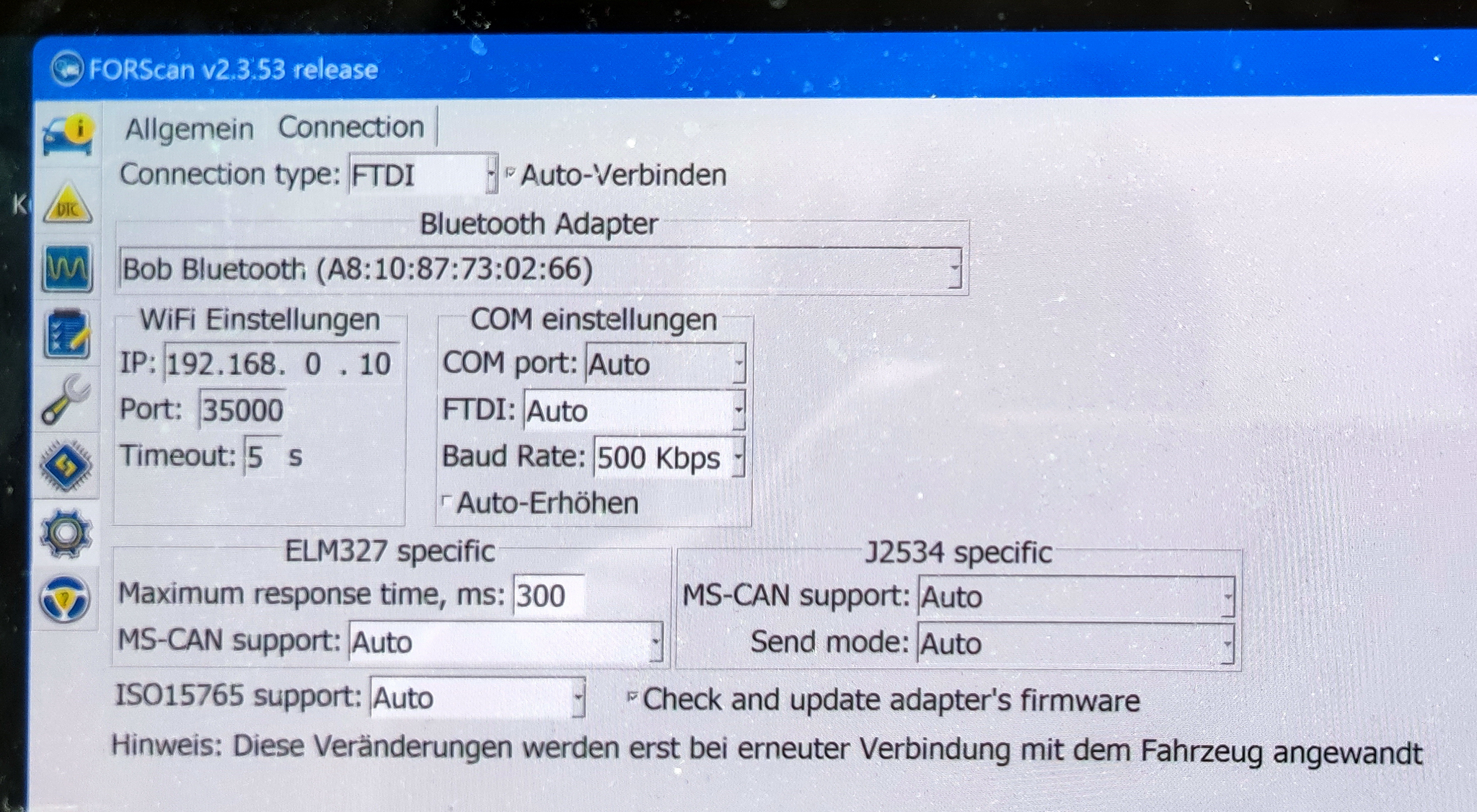

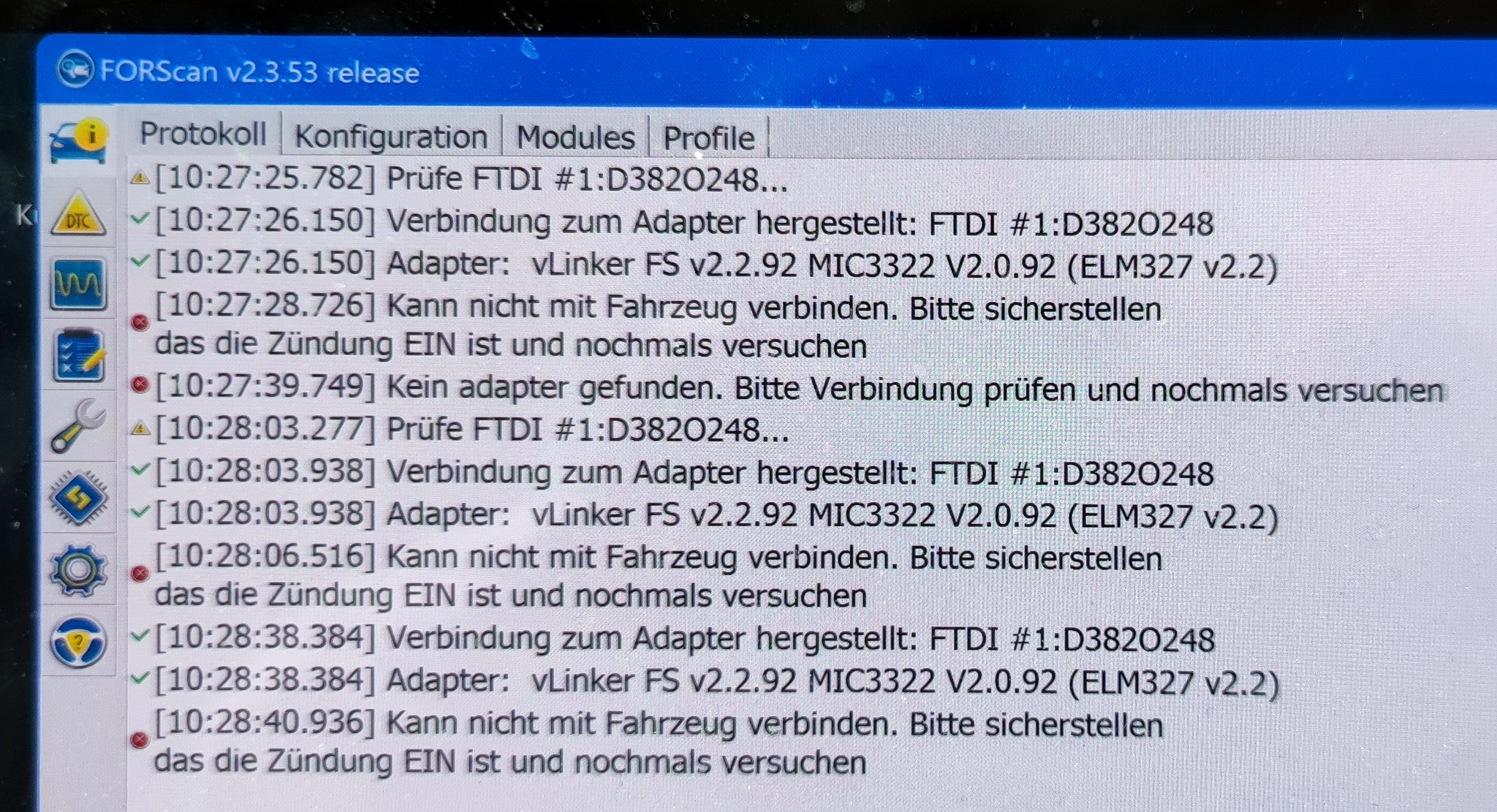

Um es kurz zu machen: komplette Niederlage. FORScan verbindet sich nicht mit der Alrendo (siehe Photos). Dir grüne LED am Iinterface geht an (elektrisch verbunden) die blaue aber nicht (keine Datenverbiindung).
Muß aber gleich zum Flughafen, werde am WoE mal versuchen einen Raspi anzuhängen und low-level zu sniffen ...
Hat jemand Ideen?
Cheers, Stefan

[monkeystador]

Denke mal einige dieser Diagnosetools brauchen dieK / L Leitung . die gibts es nicht bei uns.
Und wenn es CAN benutzt, kennt es die Codes der Nachrichten nicht.

[stefvienna]

Das ist wohl so.
Wir müssen also irgendwie an die ominösen Diagnose-/Programmiertools von Alrendo kommen.
Die Frage ist nur wie?
Vielleicht findet sich ja irgendwo in Europa ein frustrierte ex-Händler, dem ganz zufällig ein USB-Stick mit der Software aus der Tasche fällt ?!?
Freiwillige vor

[monkeystador]

Das Problem sehe ich eher darin das ich nicht mal mehr glaube das Blue Stone Power noch existiert.

[stefvienna]

Auch das ist möglich ... Xis hirnverbrannte ZeroCovid-Politik hat die kleineren chinesischen Firmen dahingemetzelt wie weiland die Pest in Europa - wohlgemerkt die ZeroCovid-Politik, nicht die Corona-Pandemie selbst ... hat vermutlich auch Alrendo das Genick gebrochen.

[Rey]

Denkste nicht das er vielleicht doch auf Pin 4 noch die Masse brauch ?

[Bert911]

Bei mir hat bei meinem Forscan Adapter die blaue LED geleuchtet, bin aber trotzdem nicht weiter gekommen.
Es sind beide Kontakte der Masse am Adapter vom Hersteller gebrückt.

Die Pinbelegung scheint bei den Modellen zu Variieren, auch die Gesamtzahl der Pins hat sich geändert.
Mit dem Batterie-Can konnte ich mich ebenfalls nicht verbinden, hatte jetzt aber nicht das beste Adapterkabel.

[ducatodriver]


[monkeystador]

@Bert911 wie kommst du eigentlich darauf das es CAN Bus an die Batterie ist?
