Hallo zusammen,

Ich habe von meinen Schwiegervater einen Rolektro Eco Fun 20 Geschenk bekommen. Da ist nur was an der elektrik kaputt hat er gesagt. Ich mach den Batteriekasten auf und dachte ich sehe nicht richtig. Der hat die Steuerung komplett abgeklemmt. Jetzt sitze ich da und versuche raus zu finden welcher Stecker wohin gehört. Voll Katastrophe. Nichts ist beschriftet und die Kabel passen farblich nicht zu einander. Kann mir da wer helfen?

[MEroller]

Ich habe das mal gleich hier mit angehängt. Bitte schaue Dir in Ruhe die Bilder der letzten paar Beiträge hier an, ab meinem Beitrag viewtopic.php?p=175823#p175823

Kann allerdings sein, dass bei Deinem Controller die Beschriftungen wirklich nicht drauf sind, wie auf unseren Bildern. Dann helfen vielleicht Steckertypen und Kabelfarben weiter?

[Zeere]

Danke Meroller.

Aber irgendwie bin ich immer noch am verzweifeln an meinen Eco-Fun 20.

Wo kommt der Powerswitch dran? Rosa/Rot-Blau von Controller aus.

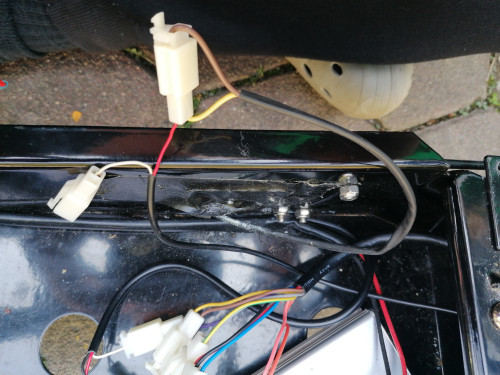

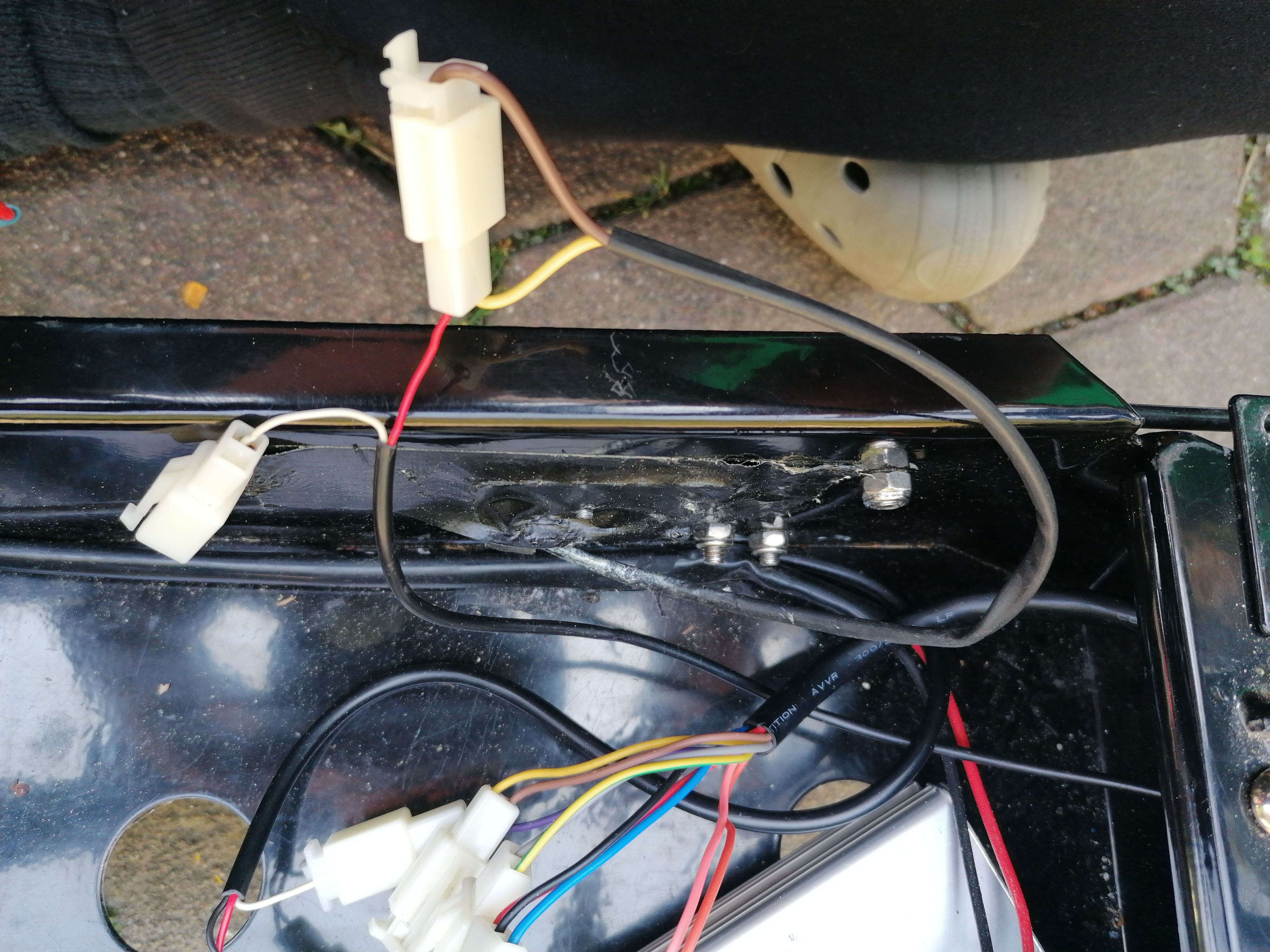

Dann habe ich noch den Kabel. Ein dünner Rot/Weiss der von vorne kommt. Am weißen Kabel ist eine Kupplung. Und am Roten ist einen Kupplung mit dem gelben Kabel von Endschalter von dem Ständer. Von dem Ständer Endschalter geht ein Gelber Kabel der mit der Kupplung mit dem Roten dünnen ist und der braune Kabel in einen Stecker der mit Dr kupplung von dem Gelb/Roten verbunden ist. Irgendwie ist mir das unlogisch.

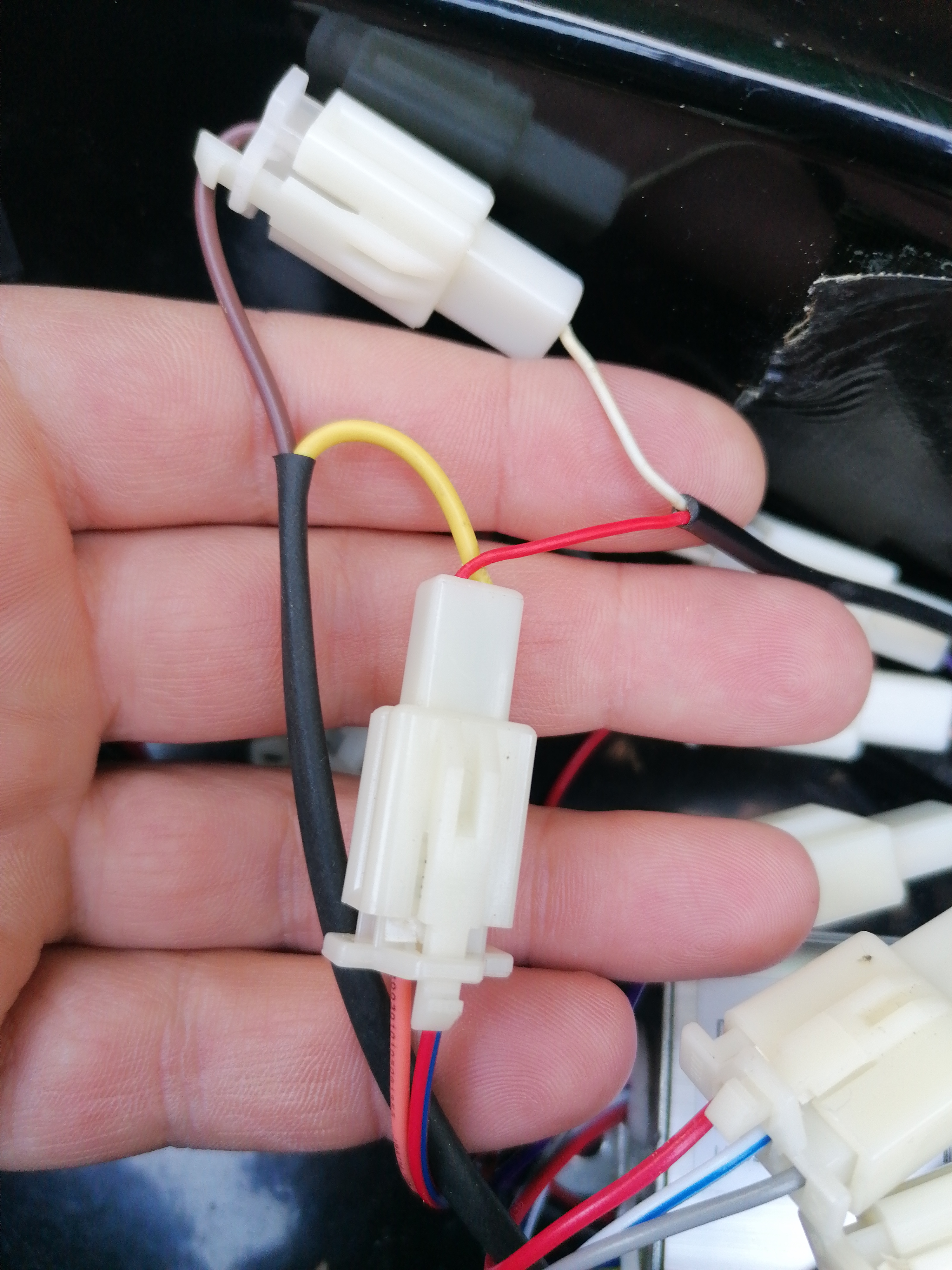

Endschalter Kabel.

[Harry]

Hallo,
da stimmt wirklich etwas nicht, der Stecker vom Seitenständer gehört da nicht hin.
Normalerweise sind der rechte Bremsenschalter in Reihe mit dem linken Bremsenschalter und in Reihe mit dem Seitenständerschalter.

[Zeere]

Also ich habe folgende Informationen zur Kabelbelegung. Die Info habe ich von Hersteller.

Steckerplan Eco Fun 20

Steuergerät Roller

Meter (schwarz/rot) rose/orange

Charge (rosa/schwarz) schwarz/rot

Power Switch (rot blau/orange) gelb(grün)/weiß(rot)

Brake (schwarz/lila) gelb grün/grau

12 V Power (schwarz/rot) gelb/braun

Brake Lights (lila/blau rot) schwarz/ro

Throttle ist dreiadrig und nur einmal vorhanden

Indicator bleibt Frei

Aber ich finde keine passende Kupplung für den Power Switch.

[Zeere]

Kann der Power Switch so angeschlossen sein?

[Zeere]

Wie kann man so ein Steuergerät prüfen? Gibt es da eine Möglichkeit? Hätte an Werkzeug eigentlich alles da. Da tut sich gar nichts.

[Harry]

Trenne mal den Brakestecker auf und mach in dem Teil zum Controller eine Brücke rein.
Wenn es dann funktioniert liegt es an den Schaltern in den Bremsen bzw. am Seitenständer.

[Zeere]

Da tut sich auch gar nichts. Ich glaube er hat das Steuergerät geschossen. Batterien sind ja geladen.

Ich habe jetzt auch den Stecker Power Switch der zum Controller eine Brücke rein gemacht aber da tat sich auch nichts.

[Harry]

Das schätze ich auch, dass der Controller hin ist.
Kommen denn wenigstens die 12 V aus dem Controller?
Den Controller kannst du auch aufschrauben und prüfen ob Bauteile verschmort sind.
