NIU NXA01E21 modul

[marzso]




Hallo!
Ich habe so ein Modul gekauft: NXA01E21
Es war Teil eines NIU-Rollers.
Ich suche hierfür ein schematisches Diagramm
Ich möchte es in ein Auto einbauen.
Danke!

[STW]

Im Auto könntest Du bestenfalls die Ortungsfunktion der NIU-App nutzen. Allerdings nimmt NIU dafür mittlerweile auch Geld, da kann man auch für wenige Euros ein normales Ortungsmodul kaufen und für nochmals wenig Geld eine einfache Datensimkarte. Und ansonsten ist das Dingen zu nichts kompatibel, RS485 mit proprietärem Protokoll anstelle Canbus, das Teil wird nicht mal mit den 12V Bordspannung klarkommen, sondern benötigt die Spannung eines NIU-Fahrakkus (also 48V oder 60V).

Ansonsten findet man im Internet das Technische Handbuch zum NIU N1, da ist die prinzipielle Verkabelung entnehmbar.

[marzso]

[marzso]

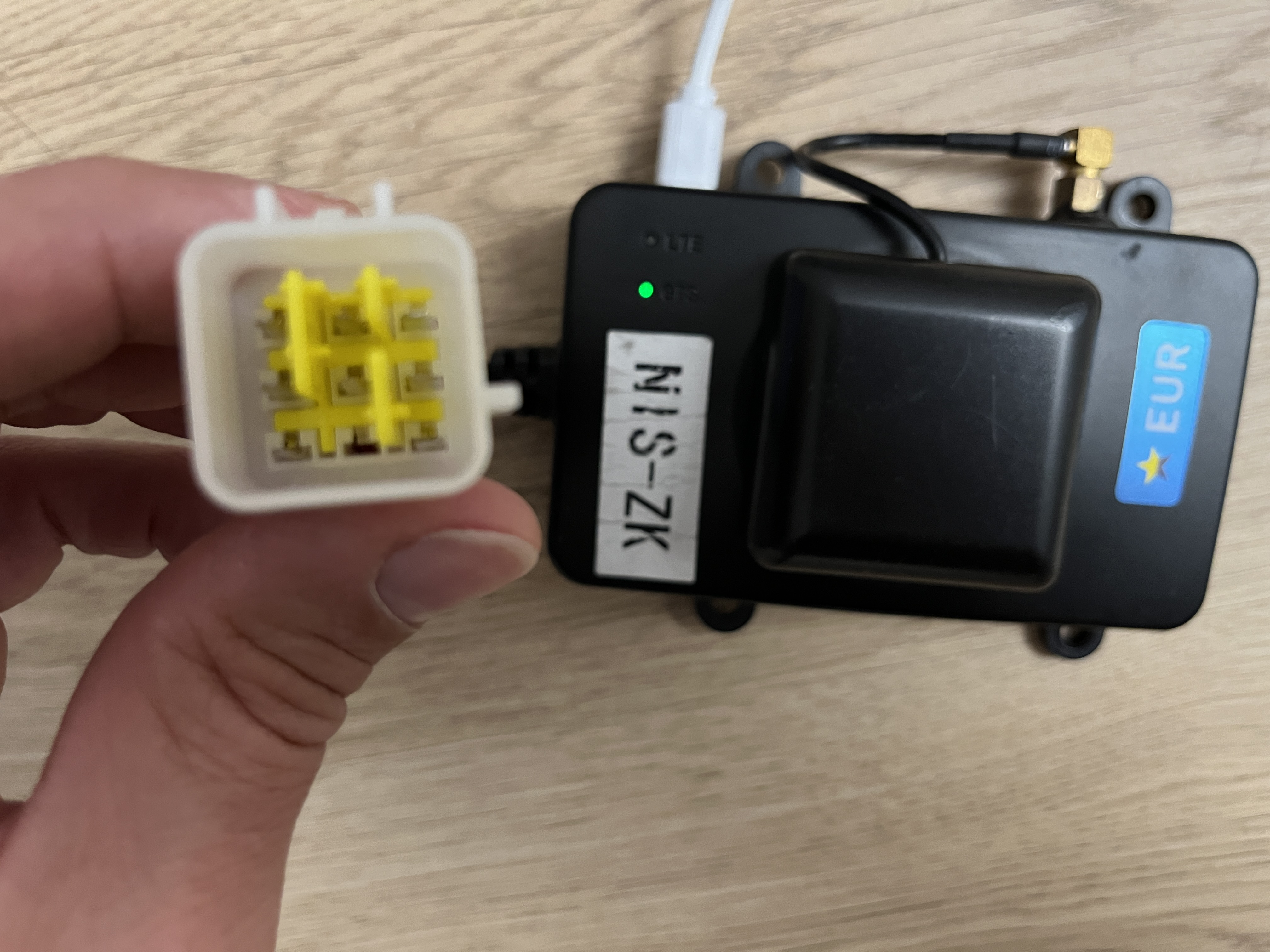

Das Gerät verfügt über einen USB-Anschluss.
Wenn Sie es an das Ladegerät anschließen, erhalten Sie 5 Volt und das System erwacht zum Leben.

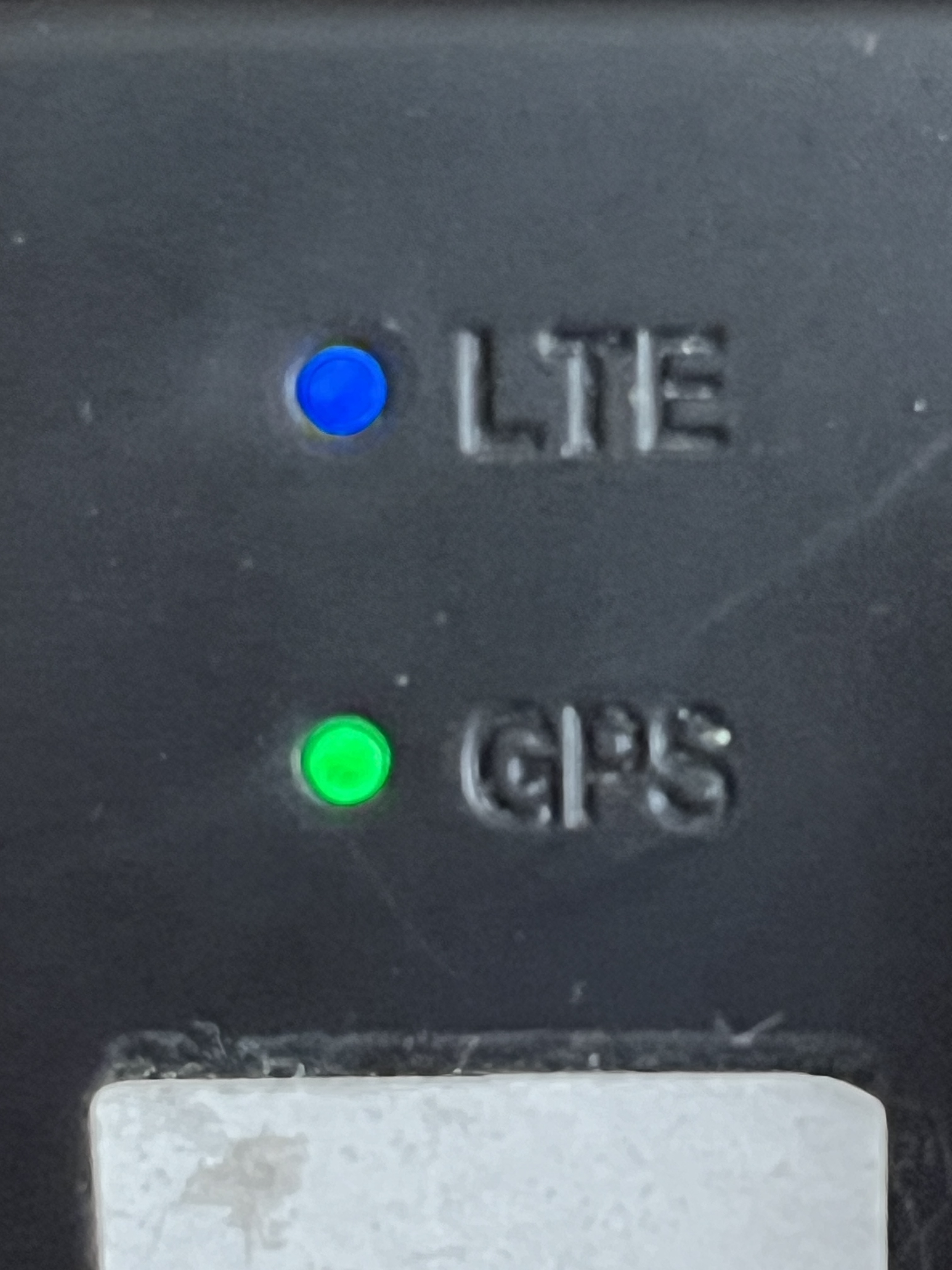

Die grüne GPS-LED leuchtet dauerhaft, die blaue LTE-LED blinkt alle 3 Sekunden.

Ja, ich möchte die Tracking-Funktion nutzen und suche daher eine schematische Zeichnung.

[Lukasz87]

la france?

Von was genau willst du eine schematische Zeichnung?
Von den Kabeln oder der Platine?
Von der Platine wirst du nix finde, wenn doch kannst mir bescheid geben.


Wenn du bei google nach ''niu NIUV35LTE Smart Central Controller.pdf'' suchst, dann findest du ein Dokument zu der ECU was dir vielleicht helfen wird.

ABER
dein Projekt macht eigentlich gar kein Sinn, denn wen man sein Auto mit einem Diebstahlschutz ausrüsten will, würde man keine NIU ECU verwenden sondern einfach ein gebrauchtes Smartphone.
Dann hat man kein geschlossenes NIU System sondern könnte frei installieren was man will,
und dazu könntest du dir einen Bluetooth CAN Dongle bestellen und könntest auch deine Fahrzeug Werte überwachen

[marzso]

Ich hätte gerne einen Schaltplan des 8-adrigen Kabels.
Ich denke, dass das Projekt durchaus Sinn macht.
Es ist mir gelungen, das System zum Laufen zu bringen. Ich konnte mich mit der Telefon-App verbinden. Ich kann seine genaue Position und den Ladezustand des internen Akkus sehen und was mir am besten gefällt, ist, dass er sofort Benachrichtigungen über Bewegungen und Vibrationen sendet.
Es kann über USB aufgeladen werden und funktioniert einwandfrei. Ich mag.

[Lukasz87]

8-adrigen Kabels.

Hier findest du das Werkstatthandbuch vom N1S
https://www.manualslib.com/manual/21464 ... =89#manual

Das müsste 1 zu 1 sein, nur fehlt ein Pin. Der Pin wäre für den Speed Sensor am Vorderreifen, so wie ich das in Erinnerung habe
