DC/DC Wandler

Für alles was mit Steuergeräten und Motoren zu tun hat. Bitte eventuell auch im speziellen Forum eures Rollertyps suchen.
Antworten
Peter51
Beiträge: 6427
Registriert: Sa 6. Aug 2011, 10:04
Roller: E-Max 90s, E-Max 110s, E-Max 120s
PLZ: 2
Kontaktdaten:
Kontaktdaten von Peter51

Re: DC/DC Wandler

Beitrag von Peter51 »

Einmal nach primärgetaktetes Schaltnetzteil googeln:

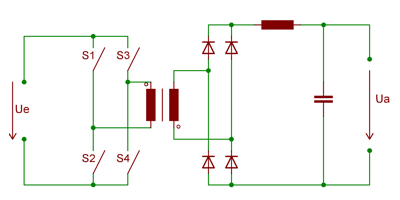

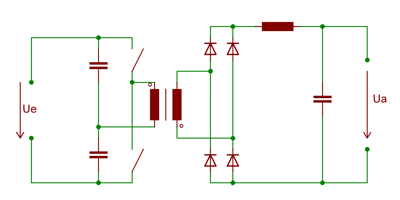

Fotos zeigen Vollbrücken bzw. Halbbrücken Gegentaktwandler. Ich denke, bei deinem DC DC Wandler handelt sich es um einen Halbbrücken Gegentaktwandler, da zwei Leistungstransistoren zu sehen sind. Unten Leistungsplatine und senkrecht Steuerplatine....
