DC/DC Wandler

[MEroller]

Solange ausreichende Induktivitäten oder Kapazitäten da sind ist die Leistungs-PWM absolut kein Problem - Stand der Technik.

[herby87]

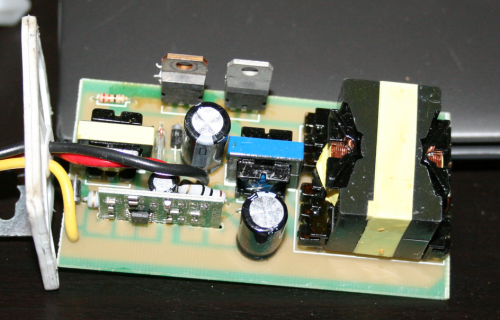

Ich habe jetzt mal einen DC/DC Wandler geöffnet.

[herby87]

Jetzt mit besserer Auflösung

[herby87]

Noch ein Bild

[MEroller]

Interessant finde ich auch, dass trotz fettem Trafo dieser Wandler ein nicht glavanisch getrennter ist, da nur drei Anschlussleitungen...

[Peter51]

Es gibt auch nicht isolierte DC DC Wandler mit 4 Anschlüssen ( 2x schwarz), läßt sich dann einfacher verdrahten. In der Plusleitung sollte noch eine Sicherung sein. Theoretisch könnte der Ausgang potentialfrei sein, der DC DC möchte aber die 12V messen, insofern ist es einfacher wenn er nicht potentialfrei ist.
Es gibt ihn für < 9 USD frei germany. Mehrwertsteuer und Zoll kommen nicht mehr hinzu. Reparieren lohnt nicht, es sei denn die Sicherung ist kaputt (wird vielleicht aber einen Grund gehabt haben).
Hilfreich wäre ein Zollstock im Foto, weil der Ferrit-Transformator für geschätze 125VA Leistung recht klein ist, dank hoher Schaltfrequenz.

[herby87]

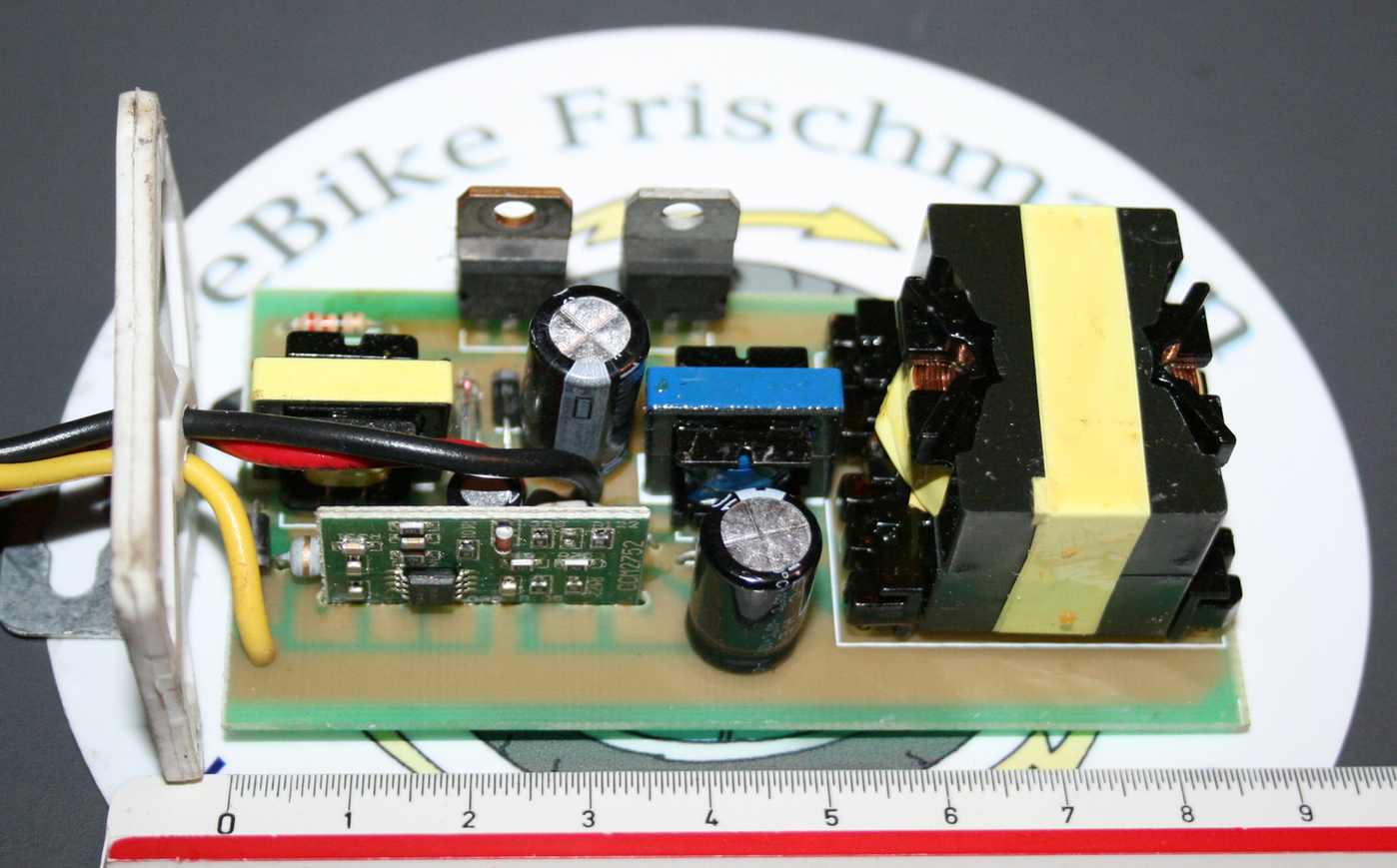

Bild mit Lineal, Ausgang 12V 15A
Und wie funktioniert das Ding nun?

[Peter51]

Einmal nach primärgetaktetes Schaltnetzteil googeln:
Fotos zeigen Vollbrücken bzw. Halbbrücken Gegentaktwandler. Ich denke, bei deinem DC DC Wandler handelt sich es um einen Halbbrücken Gegentaktwandler, da zwei Leistungstransistoren zu sehen sind. Unten Leistungsplatine und senkrecht Steuerplatine....
