Programmierbares Universal BMS mit Balancer 8 -24s
- VU18650PF
- Beiträge: 361
- Registriert: Fr 7. Apr 2017, 10:33
- Roller: BY-EM05
- PLZ: 97
- Wohnort: Würzburg
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s

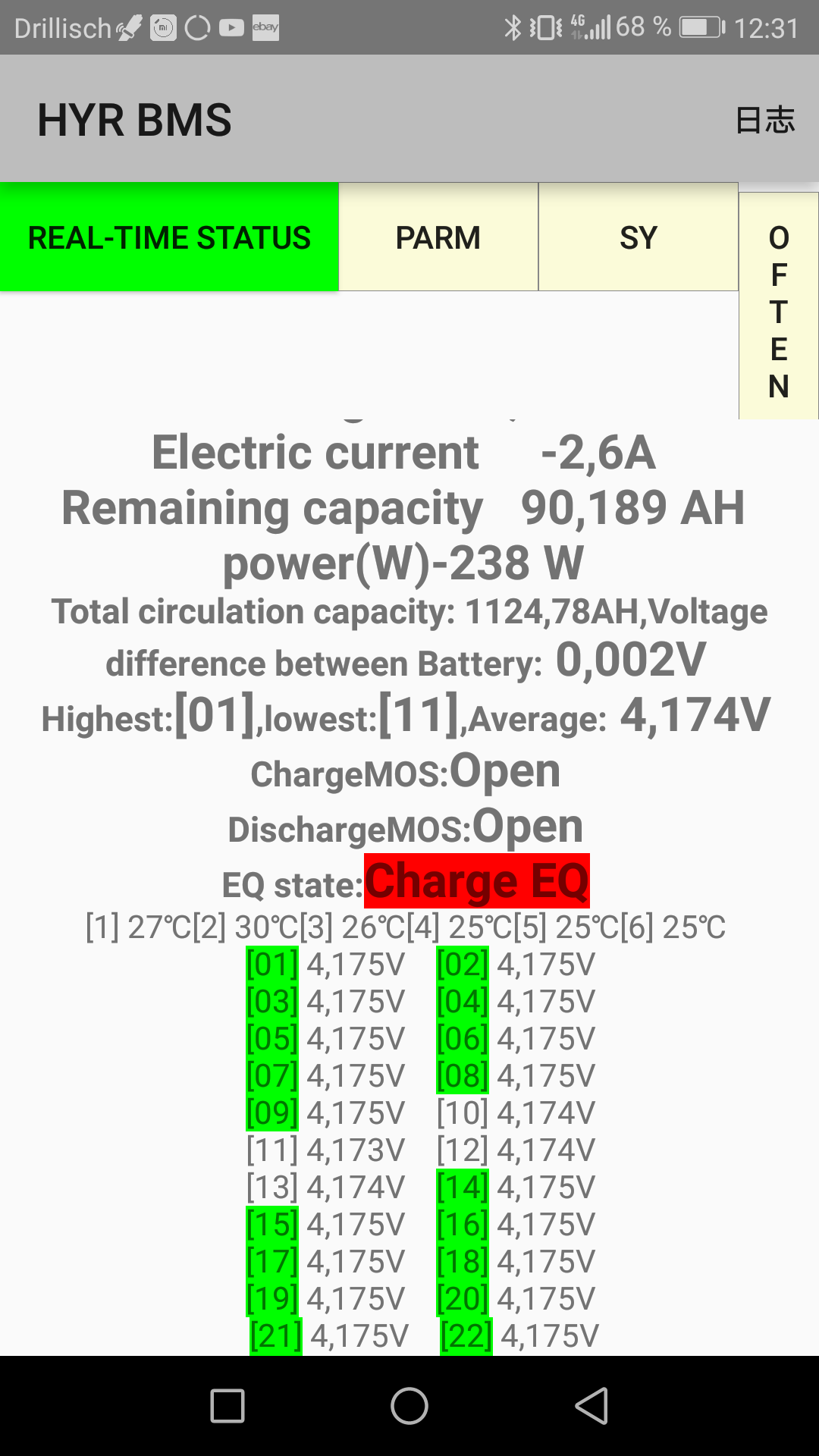

Man kann fast alle Parameter in Realtime auch an der App sehen, Verbindung via Bluetooth.
.
Hier sieht man schön, dass der Balancer arbeitet, (charge EQ rot hinterlegt) Zellenspannungen die grün hinterlegt sind werden balanciert.
Mann könnte es also auch ohne Display betreiben, wenn man auf Geschwindigkeits- und Restreichweiten Anzeige verzichtet.
.
Hier sieht man schön, dass der Balancer arbeitet, (charge EQ rot hinterlegt) Zellenspannungen die grün hinterlegt sind werden balanciert.
Mann könnte es also auch ohne Display betreiben, wenn man auf Geschwindigkeits- und Restreichweiten Anzeige verzichtet.
Wer billig kauft, kauft doppelt!
- Chilli
- Beiträge: 200
- Registriert: Di 24. Mai 2016, 10:10
- Roller: Huasha Erato 1.5kW, E-Fun-D 6000Li 60Ah
- PLZ: 3
- Land: A
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Ich dachte zuerst ihr redet von Batteriestrom und war nicht so beeindruckt.
Aber Du hast recht. Ich hätte fast übersehen, dass ich ein Problem bekomme wenn ich versuche 21 Zellen mit 50A zu laden.
Welches Ladegerät verwendet Ihr denn?
Ladegerät ist hier off topic, deswegen habe ich einen neuen Beitrag gestartet:
viewtopic.php?f=33&t=5929#p90275
Wäre schön, wenn Ihr da antworten könnt.
Chilli
- VU18650PF
- Beiträge: 361
- Registriert: Fr 7. Apr 2017, 10:33
- Roller: BY-EM05
- PLZ: 97
- Wohnort: Würzburg
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Update,

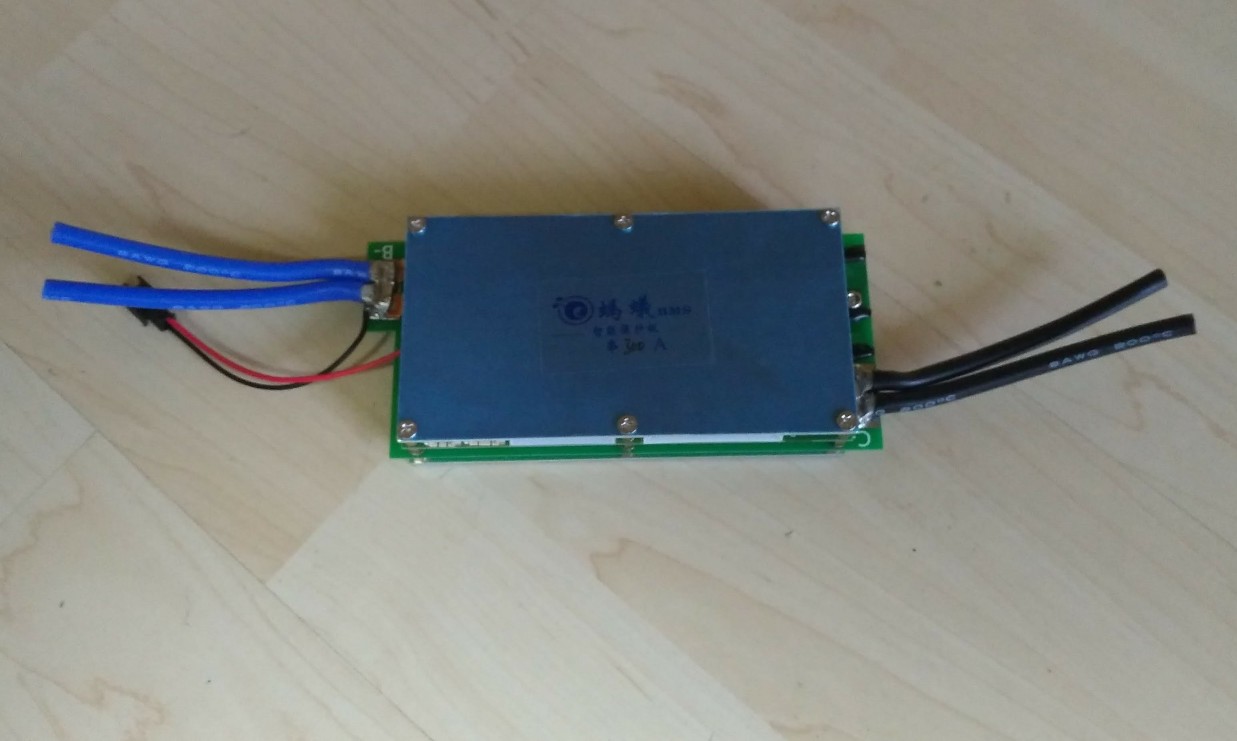

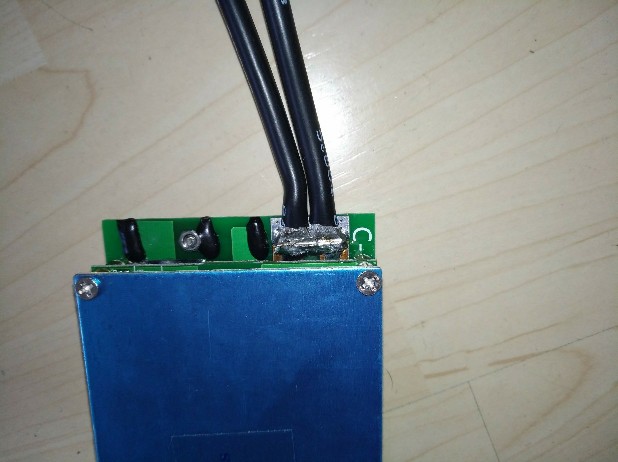

habe für ein anderes Projekt nochmal eines für ca 100€ geordert, es gibt keinen getrennten charge-/dischargeMOS mehr.

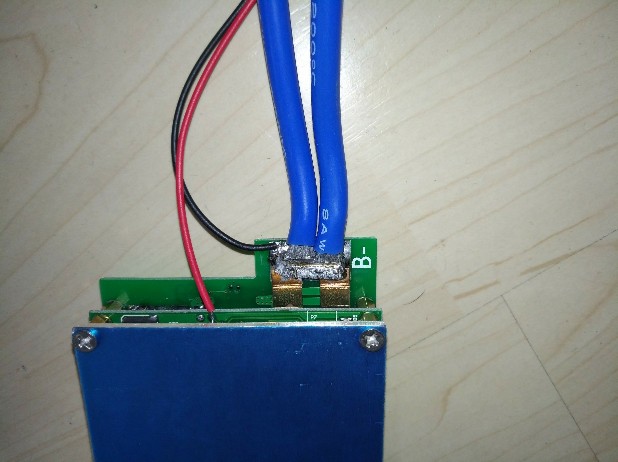

Vielleicht ist dies mit ein Grund für die Preisreduktion. Die beiden Kabel sind 8AWG also zusammen 16,7 mm².
habe für ein anderes Projekt nochmal eines für ca 100€ geordert, es gibt keinen getrennten charge-/dischargeMOS mehr.
Vielleicht ist dies mit ein Grund für die Preisreduktion. Die beiden Kabel sind 8AWG also zusammen 16,7 mm².
Wer billig kauft, kauft doppelt!
-
- Beiträge: 9
- Registriert: Di 11. Dez 2018, 09:35
- Roller: Bimie Tigre
- PLZ: 6
- Land: A
- Wohnort: Tirol
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Hallo,
ich habe mir das BMS gekauft und bin auf einen sehr langen Beitrag in endless-sphere.cm gestoßen
https://endless-sphere.com/forums/viewt ... &start=700
(Achtung: In dem Beitrag sind drei verschiedene BMS vermischt)
Interessant ist vielleicht auch der Beitrag https://www.youtube.com/watch?v=08-sI3OGizM&app=desktop in dem ein Youtuber das BMS ausführlich reviewed und gleichzeitig dazu auch seine App für das Handy zeigt. Die App funktioniert bei mir sehr gut (und ich denke, sie schaut ein wenig moderner als die chinesische App aus).
Vielleicht kann jemand mit den Infos aus endless-sphere.com etwas anfangen.
Schöne Grüße
Axolotl
ich habe mir das BMS gekauft und bin auf einen sehr langen Beitrag in endless-sphere.cm gestoßen
https://endless-sphere.com/forums/viewt ... &start=700
(Achtung: In dem Beitrag sind drei verschiedene BMS vermischt)
Interessant ist vielleicht auch der Beitrag https://www.youtube.com/watch?v=08-sI3OGizM&app=desktop in dem ein Youtuber das BMS ausführlich reviewed und gleichzeitig dazu auch seine App für das Handy zeigt. Die App funktioniert bei mir sehr gut (und ich denke, sie schaut ein wenig moderner als die chinesische App aus).
Vielleicht kann jemand mit den Infos aus endless-sphere.com etwas anfangen.
Schöne Grüße
Axolotl
-
- Beiträge: 70
- Registriert: Mi 24. Jul 2019, 13:07
- Roller: Sunra Hawk 3000
- PLZ: 99084
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Ich habe eine Frage zur Bedeutung von charge Overvoltage recovery und Power undervoltage recovery.
Was bedeuten diese Werte?
Was bedeuten diese Werte?
-
- Beiträge: 70
- Registriert: Mi 24. Jul 2019, 13:07
- Roller: Sunra Hawk 3000
- PLZ: 99084
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Ist das die Spannung aus der Rekuperation?
- MEroller
- Moderator
- Beiträge: 18747
- Registriert: Mo 1. Nov 2010, 22:37
- Roller: Zero S 11kW ZF10.5/erider Thunder (R.I.P)
- PLZ: 7
- Tätigkeit: Entwickler (Traktionsbatterie)
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Wenn am Ladeende wegen Erreichen der Ladeendspannung (Charge overvoltage) das BMS den Lader abschaltet, muss es ja auch eine Schwelle geben, unterhalb derer es den Lader wieder laden lässt. Sonst würde es ständig den Lader ranlassen und gleich wieder ausmachen. Dieser Schwellwert ist dann der Spannungswert von charge Overvoltage recovery.
Gleiches am unteren Ende: Wenn Du bei fast leerer Batterie Vollstrom gibst sinkt die Batteriespannung unterhalb der "undervoltage", und das BMS schaltet den Controller ab, oder im Falle etwas modernerer Systeme drosselt es den Controller. Dann geht die Batteriespannung sofort wieder nach oben. Der Controller wird wieder angeschaltet, sobald die Spannung den Wert von Power undervoltage recovery überschreitet, So hast Du die Chance, noch nach Hause zu kriechen.
Mein vR one hatte leider keine brauchbare Power undervoltage recovery, aus bedeutete da aus, egal wie hoch die Batteriespannung wieder hoch ging ohne Belastung

Zero S 11kWZF10.5
e-rider Thunder 5000: Ruht in Frieden
e-rider Thunder 5000: Ruht in Frieden
-
- Beiträge: 635
- Registriert: Do 19. Mai 2011, 21:09
- Roller: E-max 140L, Vectrix VX-2
- PLZ: 26
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Moin!
Gibt es das BMS noch? Beim Link auf der ersten Seite werde ich zu einem mit anderen Spezifikationen geführt. Ich habe mich schon wieder über mein Daly-electronics-BMS ärgern müssen und suche eigentlich etwas Brauchbares Dauerhaftes für 48 V LiFePO4. Wenn es nicht zu kompliziert ist, würde ich mich auch an einem Programmierbaren versuchen. Das Display kann ich zwar nicht nutzen, da das BMS intern verbaut wird und die Hallsensoren will ich auch nicht anschließen müssen. Nur wenn es bei einer einstellbaren Spannung den Lader zuverlässig von den Akkus trennen würde und dann nicht sofort wegen sinkender Spannung wieder einschaltet, wäre das schon das, was ich suche. Ladestrom >60 A wäre auch notwendig.
Gibt es das BMS noch? Beim Link auf der ersten Seite werde ich zu einem mit anderen Spezifikationen geführt. Ich habe mich schon wieder über mein Daly-electronics-BMS ärgern müssen und suche eigentlich etwas Brauchbares Dauerhaftes für 48 V LiFePO4. Wenn es nicht zu kompliziert ist, würde ich mich auch an einem Programmierbaren versuchen. Das Display kann ich zwar nicht nutzen, da das BMS intern verbaut wird und die Hallsensoren will ich auch nicht anschließen müssen. Nur wenn es bei einer einstellbaren Spannung den Lader zuverlässig von den Akkus trennen würde und dann nicht sofort wegen sinkender Spannung wieder einschaltet, wäre das schon das, was ich suche. Ladestrom >60 A wäre auch notwendig.
-
- Beiträge: 6421
- Registriert: Sa 6. Aug 2011, 10:04
- Roller: E-Max 90s, E-Max 110s, E-Max 120s
- PLZ: 2
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
VU18650PF aka Volker ist sei 1 1/2 Jahren hier nicht mehr aktiv. Offentsichtlich funktionieren seine beiden smarten (Bluetooth) BMS. Das BMS gibt es auch ohne Display zu kaufen. Und, braucht man die Tachoanzeige nicht, braucht man auch keinen Hallsensor anschließen.
Overvoltage und Undervoltage, und damit die Spannungshysterese - abschalten und wieder einschalten, sind getrennt einstellbar. Vielleicht das richtige für dein Vectrix 10kWh Projekt?
Overvoltage und Undervoltage, und damit die Spannungshysterese - abschalten und wieder einschalten, sind getrennt einstellbar. Vielleicht das richtige für dein Vectrix 10kWh Projekt?
E-Max 90s von 2012 - Vmax>46km/h - km-Stand >5150 - 16x Littokala 51,2V 105Ah = 5kWh. JK-B1A24S15P - Sevcon Gen4
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 4x Littokala 72V 50Ah = 14,4kWh
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2026 - 72V100Ah LFP-Akku - JK-B2A24S15P Balancer BT - MQ Controller BT
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 4x Littokala 72V 50Ah = 14,4kWh
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2026 - 72V100Ah LFP-Akku - JK-B2A24S15P Balancer BT - MQ Controller BT
-
- Beiträge: 2679
- Registriert: Di 11. Dez 2012, 09:12
- Roller: E-Rider Thunder/Masini Extremo / RIP Huari HRTK122
- PLZ: 79
- Tätigkeit: Elektromeister
- Kontaktdaten:
Re: Programmierbares Universal BMS mit Balancer 8 -24s
Das BMS gibt es noch, habe gerade eines geliefert bekommen.
Am ehesten wirst du unter "ANT BMS" fündig
Am ehesten wirst du unter "ANT BMS" fündig
Masini Extremo Neuaufbau 2021 7,7kwh Li-NMC Fardriver ND721800 400bA 1400pA >30kW
41-58,5V CC/CV Lader mit 1-4,3kW zu verkaufen 0,65-2,2kg klein, leicht, langlebig, auch im Duo mit 82-117V nutzbar
41-58,5V CC/CV Lader mit 1-4,3kW zu verkaufen 0,65-2,2kg klein, leicht, langlebig, auch im Duo mit 82-117V nutzbar
