(1) Für was ist denn eigentlich die Möglichkeit den Jumper am Adapter auf 5V zu setzen
...
(2) Hier mal meine Messungen :

Zu (1):
Die meisten TTL-Serial -> USB Converter Chips können vom Design her sowohl mit 3,3V, als auch mit 5V betrieben werden. Mit dem Jumper legst Du also fest, ob der Chip direkt mit den 5V vom USB-Port versorgt wird, oder ob der kleine 3,3V Regler (meist ein LM1117 3.3) dazwischen geschaltet ist um die Spannung zu begrenzen.

Es gibt Systeme (bspw. ESP8266 Microcontroller), die mit 3,3V TTL-Pegel arbeiten und die an ihren Eingängen keinen 5V Pegel vertragen.
Mit dem Jumper stellst Du also ein, welche Spannung am Ausgang des USB2TTL-Wandlers maximal anliegt, also hier konkret am TX Pin.
Der Eingang (RX-Pin) vom USB2TTL Wandler ist da i.d.R. unkritischer, da der selbst einen 3,3V Eingangspegel immer als "HIGH" interpretiert.

Zu (2): Kannst Du mit dem Multimeter mal (in ausgeschaltetem Zustand der E-Odin 3.0) im Ohm-Bereich zwischen Schwarz und Rot messen?
Ich habe da den Eindruck, dass die Pins bei Deinem Bike gebrückt sind und Du da evtl. einen Durchgang misst.

[Miguello80]

Sieht auch nicht schlecht aus, der YSS Dämpfer hat zwar nicht so viele Einstellmöglichkeiten aber passt laut anderen hier problemlos und knappe 130€ dafür sind OK.

Well, I just stopped the change of shock absorber because I realized that the stock one is 265 mm and this new one is 280 mm so bike would be almost 1,5 cm higher and it is too high for me already, I am short legged
But for somebody this can be the easy way how to make bike higher.

[Zimmermännche]

Zu (2): Kannst Du mit dem Multimeter mal (in ausgeschaltetem Zustand der E-Odin 3.0) im Ohm-Bereich zwischen Schwarz und Rot messen?
Ich habe da den Eindruck, dass die Pins bei Deinem Bike gebrückt sind und Du da evtl. einen Durchgang misst.

Der Wert geht bei Schwarz zu Rot auf 9,98 kOhm hoch.
"Durchpiepsen" bleibt ohne Signal.

[jeff-jordan]

Zu (2): Kannst Du mit dem Multimeter mal (in ausgeschaltetem Zustand der E-Odin 3.0) im Ohm-Bereich zwischen Schwarz und Rot messen?
Ich habe da den Eindruck, dass die Pins bei Deinem Bike gebrückt sind und Du da evtl. einen Durchgang misst.

Der Wert geht bei Schwarz zu Rot auf 9,98 kOhm hoch.
"Durchpiepsen" bleibt ohne Signal.

Ok, dann könnte Rot doch der RX Eingang vom Controller sein (-> wird an TX vom USB2TTL Wandler angeschlossen).
Grün wäre dann höchstwahrscheinlich +5V Vcc (wird nicht benötigt) und Gelb der TX Ausgang vom Controller sein (-> kommt an RX vom USB2TTL).
Das Schwarz GND ist, haben wir ja schon eindeutig ermittelt (kommt auch entsprechend an GND vom USB2TTL Konverter).

[Zimmermännche]

Auf der linken Seite hab ich mal die Verkleidung entfernt, weil dort nicht der Typ 2 Anschluß in der Verkleidung verbaut ist.
Die Clipse sind ja echt ein Krampf...
Sehr viel kann man nicht erkennen, hier mal ein paar Bilder

[Zimmermännche]

Das müsste ja der Controller sein, mehr erkenne ich aber auch nicht:

[Zimmermännche]

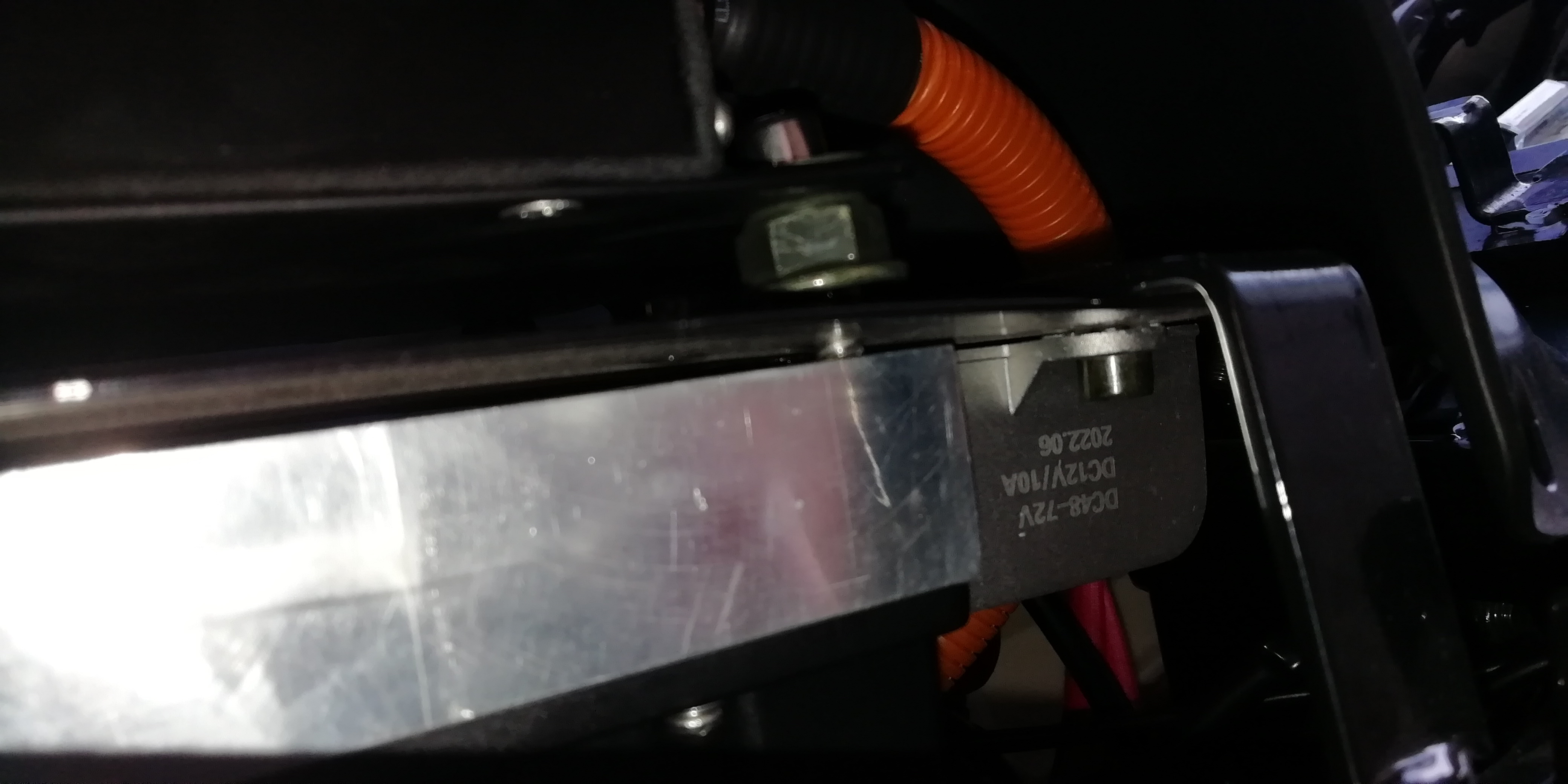

Und das ist das Ladegeräte im "Tank" :

[Zimmermännche]

Mit der Endoskopkamera konnte ich noch ein Schild am Controller erkennen.
Brushless DC Motor Controller
Model No DY72V220A

[jeff-jordan]

Ah ja.... da ist der 25A Lader quasi auch so montiert wie das DavidSt umgesetzt hat.

_____________________________________________

Hmmm.... zu dem Controller "DY72V220A" findet man leider nix.
Könnte von DAYI eine Eigenenmarke sein.

Die Bezeichnung deutet aber zumindest darauf hin, dass da mit max. 220A Line-Current gearbeitet wird.
Klar, dass da das Maschinchen hinreichend beschleunigt .

Was für eine Amperezahl steht denn auf dem Hauptschalter drauf?
Kannst Du auf den Batteriekabeln lesen ob da 6-AWG, 4-AWG, 2-AWG oder gar 0-AWG drauf steht?

[Zimmermännche]

Ah ja.... da ist der 25A Lader quasi auch so montiert wie das DavidSt umgesetzt hat.

_____________________________________________

Hmmm.... zu dem Controller "DY72V220A" findet man leider nix.
Könnte von DAYI eine Eigenenmarke sein.

Die Bezeichnung deutet aber zumindest darauf hin, dass da mit max. 220A Line-Current gearbeitet wird.
Klar, dass da das Maschinchen hinreichend beschleunigt .

Was für eine Amperezahl steht denn auf dem Hauptschalter drauf?
Kannst Du auf den Batteriekabeln lesen ob da 6-AWG, 4-AWG, 2-AWG oder gar 0-AWG drauf steht?

Guten Morgen,
Beschriftung an den Kabeln konnte ich leider nicht erkennen.
Die Kabel die an den Motor gehen haben aber ca 8,5mm Durchmesser (mit Ummantelung).
Ja beim kurzen suchen habe ich auch nichs über einen solchen Controller gefunden. Das einzige was ich an "Marke" auf dem Controller finden konnte war dieses HF Symbol auf dem Bauteil.

Den Hauptschalter hatte ich ja direkt bei einem meiner ersten Posts in Text und Bild geschickt (Seite 109).
250A.

Vom Ladegerät geht ein schwarzes Kabel direkt an den Fast Charging vom Akku. Das Orange Kabel vom Lader geht auf der anderen Seite runter, sah aus als geht es auf einen Stecker und von dort dann zum Typ 2 und vielleicht auch noch wo anders hin, konnte man aber von dort nicht besser erkennen.
